鹤壁市盛通机械设备有限公司生产产品主要有双筒矿用提升二手绞车和JTK型(卷筒直径0.8-1.0m)矿用提升绞车、JK、JKB型(卷筒直径2米、2.5米、3米、3.5m)电阻、变频、防爆变频等。

    阿坝1米卷扬机 卷扬机 型号全价格优

    阿坝1米卷扬机 卷扬机 型号全价格优

    更新时间:2020-01-08   浏览数:16
    所属行业:船舶 甲板机械设备 绞车
    发货地址:河南省鹤壁山城区石林镇
    产品规格:
    产品数量:9999.00套
    包装说明:
    单 价:8.00 元/套
    主轴装置由主轴、卷筒、支轮、制动轮、轴承等组成。主轴装置上的卷筒采用16Mn焊接结构,为便于下井可制成剖分结构,制动盘与卷筒用铰孔和普通螺栓把合。卷筒焊接后进行整体退火处理以消除内应力。
    1、提升机主轴材质为45号钢锻件、正火处理,并进行严格理化实验和探伤检查。主轴与卷筒采用强力切向键连接方式,切向键及主轴经过验算完全能够满足扭矩要求。卷筒与轮毂连接的方式:卷筒与轮毂的连接为数量一半的精致配合螺栓,另一半数量为普通螺栓。提升机主轴轴承座用螺栓分别固定在两个轴承梁上,轴承均采用双列向心球面轴承,具有寿命长,安装维护方便等优点。
    2、减速机
      该系列提升绞车减速器通常采用圆柱齿轮减速器,但也可选配行星齿轮减速器,该型减速器为两级行星传动,具有结构紧凑,传动能力大,运行平稳,噪音小,寿命长特点。
    3、盘形制动器
      绞车的制动系统由盘形制动器和液压站两部分组成,盘形制动器为油缸后置式,制动力由盘形弹簧提供、液压控制。其结构紧凑,动作灵敏,安全可靠。制动器的制动力矩三倍大静力矩设计。盘形制动器是制动系统的执行机构。盘形制动器对闸盘直接产生正压力,由闸盘和闸块间的摩擦力产生所需的制动力矩,完成工作制动和安全制动。
    4、液压站
      液压站采用可调电气延时二级制动液压站,采用比例阀调节压力,配置两套电动机、泵及调压装置,一套运行,一套备用,以保证提升机可靠运行。液压元件均采用集成方式布置在油箱面板上面,便于检修维护。
    5、深度指示器
      深度指示器为牌坊式深度指示器,具有指示提升容器在井筒中和斜坡上的位置,同时当提升容器接近上端位置和超越停车位置时,可分别使绞车自行减速和安全制动。
    阿坝1米卷扬机
    绞车配件:绞车盘型闸制动器,绞车刹车片(闸块、刹车块),绞车变频电控,电控配件(电控PLC、电脑显示屏、操作手柄、编码器),电控操作台,电控手柄操作杆(刹车手柄、变频手柄,主令手柄),绞车滚筒衬板(滚筒塑衬、滚筒塑料衬板),绞车联轴器,绞车双系统液压站,液压站配件(比例放大版、阀门、密封圈、油封、电机),矿用天轮,游动天轮,固定天轮,天轮衬垫(天轮胶块、天轮胶衬),天轮铜套,绞车变频器,变频器配件。上门维修绞车,绞车变频系统改造,绞车盘型闸制动系统改造。JTP系列绞车是依据中华人民共和国安全生产行业标准AQ1033-2007《煤矿用JTP型提升绞车安全检验规范》、JB/T7888-2010《JTP型矿用提升绞车》和公司企业标准Q/HBWF002-2011《JTP型矿用提升绞车》设计制造的产品。 适用于煤矿、金属矿和非金属矿的地面或井下的倾斜巷道和小型竖井用来提升物料或者人员所用的绞车,卷筒直径在1.2m及其以上的提升绞车主要用于煤矿、金属矿、非金属矿的地面或井下的倾斜巷道和小型竖井作提升降物料及人员。产品组成1.主轴装置 2.盘型制动器3.低速联轴器4.减速机5.深度指示器6.电机7.高速联轴器8.液压站9.操作台10.电控柜工作原理 当启动主电机时,由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上,经过减速器传动减速后,再由减速器的被动轴通过齿轮联轴器传递给主轴装置,若不断改变电动机的转向,可使卷筒进行缠绕或放松钢丝绳,使提升容器在井筒 作上下往返周期性运动。产品特点、主要用途及适用范围JK系列提升机是根据中华人民共和国安全生产行业标准AQ 1035-2007《煤矿用单绳缠绕式矿井提升机安全检 验规范》、GB/T20961-2007《单绳缠绕式矿井提升机》和公司企业标准Q/HBWF003-2011《单绳缠绕式矿井提升机 》设计制造的产品。适用于煤矿、金属矿和非金属矿的地面或井下的倾斜巷道和小型竖井作升降物料及人员。
    阿坝1米卷扬机

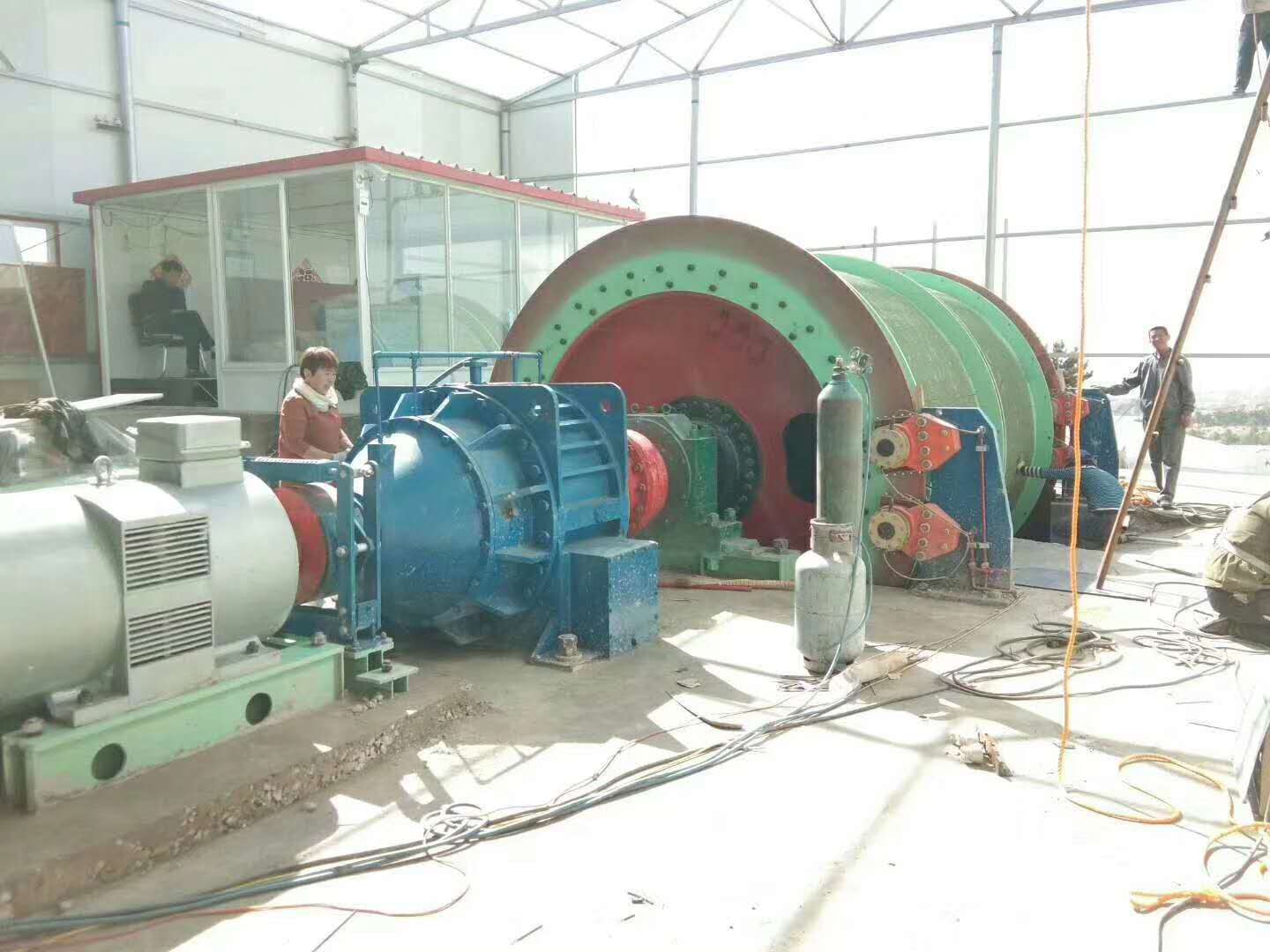

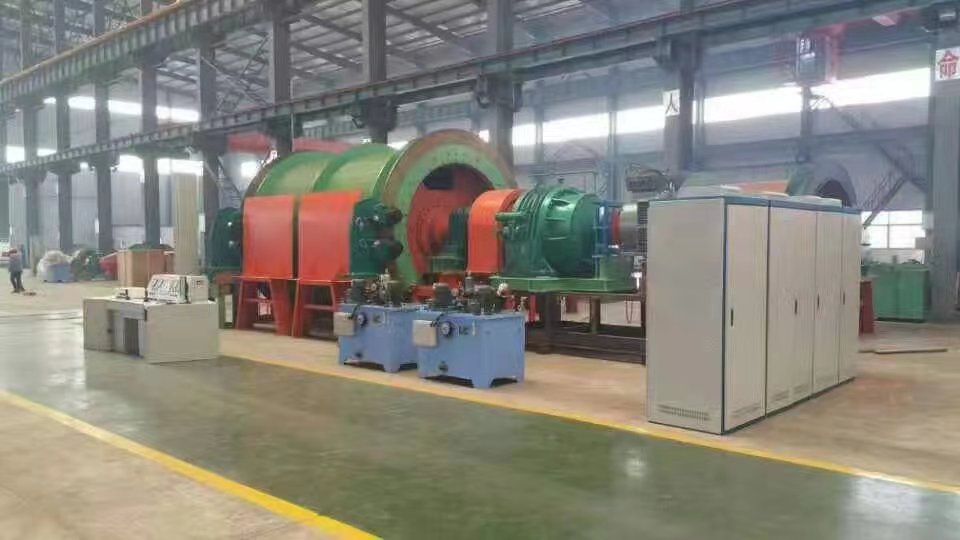

    提升绞车部件有主轴装置、电动机、制动器、操纵台(电控装置)、减速机、深度指示器装置、液压站、锁紧装置、弹性联轴器、齿轮联轴器、松绳保护装置、PLC接口装置等。
